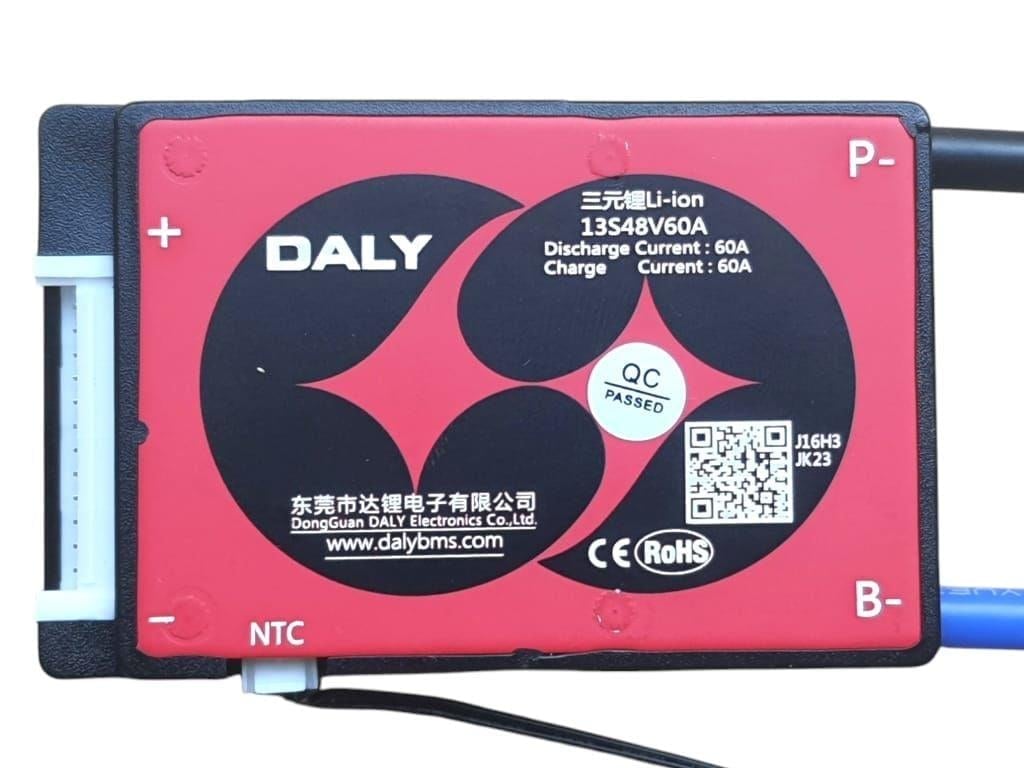

DALY 13S 48V 60A Li-ion BMS, genellikle 48V elektrikli bisikletler, scooterlar ve küçük güneş enerjisi sistemleri için kullanılan yüksek kapasiteli bir yönetim sistemidir. 13 adet seri bağlı lityum iyon hücreyi denetler.

DALY 13S 48V 60A Li-ion Teknik Özellikleri

• Nominal Voltaj: 48V.

• Maksimum Şarj Voltajı: 54.6V (Hücre başı 4.2V).

• Sürekli Deşarj Akımı: 60A.

• Maksimum Şarj Akımı: 30A.

• Aşırı Şarj Koruması: Hücre başı $4.25V \pm 0.05V$.

• Aşırı Deşarj Koruması: Hücre başı $2.70V \pm 0.1V$.

• Dengeleme Akımı: 30mA (Hücreler arası voltajı eşitlemek için).

• Koruma Sınıfı: IP67 (Su ve toz geçirmez).

DALY 13S Bağlantı Şeması

13S modelinde dengeleme soketinde 14 adet kablo (1 siyah, 13 kırmızı) bulunur.

Bağlantı Adımları:

1. B- Hattı (Kalın Mavi): Batarya paketinin ana eksi (-) terminaline bağlanır.

2. Dengeleme Kabloları (Soket):

   • Siyah Kablo (B-): Bataryanın ana eksi kutbuna (kalın mavi kablo ile aynı yere) bağlanır.

   • 1. Kırmızı (B1): 1. hücrenin artı kutbuna.

   • ... sırayla devam ederek:

   • 13. Kırmızı (B13): Batarya paketinin ana artı (+) kutbuna bağlanır.

3. P- Hattı (Kalın Siyah): Şarj cihazının eksisi ve motor kontrolcüsünün eksisi buraya bağlanır.

4. Ana Artı (+): Bataryadan gelen ana artı kablosu doğrudan motora ve şarj cihazına gider; BMS\"e girmez.

Önemli Kontrol Listesi

• Kablo Kalınlığı: 60A akım için en az 8 AWG veya 10 AWG yüksek kaliteli silikon kablo kullanın.

• Soket Ölçümü: Soketi BMS\"e takmadan önce multimetre ile siyah kablodan başlayarak her pini ölçün. Voltajların sıralı olarak arttığından emin olun ($3.7V, 7.4V, 11.1V... 48.1V$).
