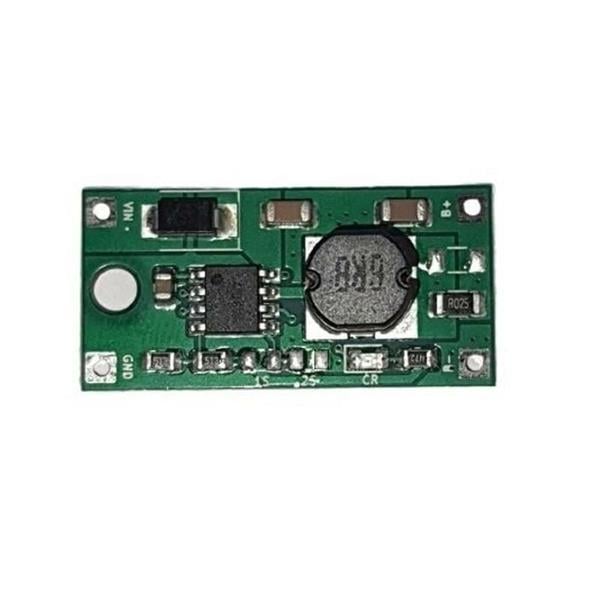

1S 4.2V / 2S 8.4V / 3S 12.6V Lityum Batarya Şarj Modülü
Fabrika çıkışı ön ayar : 1S olarak
LED Göstergesi :
Parlak: Şarj Ediyor.
Yanıp Sönme: Pil bağlı değil.
Sönük : Full
Çalışma Sıcaklığı : -40° to +85°
Boyut : 30*15*5.5mm
Ağırlık : 2g
B+: Batarya Artı
B- : Batarya Eksi
Vin + : Besleme Artı
GND : Besleme Eksi
DİKKAT : 2S ve 3S Batarya şarjı BMS üstünden yapılmalıdır. Pilleri BMS\"siz birleştirip bu şarj devresini ya da herhangi bir şarjer bağlamayınız. BMS koruması olmadan hangi şarj aleti ya da devresi ile şarj ederseniz edin düzgün bir şarj olmaz ve hatta bazı piller 4,2 sınırını geçebilir. Çünkü bu tarz devreler pilleri BMS gibi tek tek kontrol etmez. Sabit akım ile pillerin ayarlanmış toplam voltaja ulaşmasını sağlar. 1S\"de zaten ürün 4,2 V\"de keseceği için şarj olurken koruma kartı gerekmez ama pili deşarj ederken mutlaka 1S koruma devresi kullanmanız bu nedenle şarjı da bu koruma kartı üstünden yapmanız önerilir.
1S Batarya şarj etmek için : Kart üzerinde 1S yazılı pad boşta olmalı. 2S yazılı pad kısa devre olmalıdır.
( Bu ön ayarlı satınalma pozisyonudur. Değişiklik yapmanıza gerek yoktur.)
1S 4.2V Modu:
Giriş Voltajı: DC 5V-12V (Önerilen DC 5V / 9V / 12V)
Şarj Voltajı : 4.2V
Şarj Akımı : 1A
2S Batarya şarj etmek için : Kart üzerinde 2S yazılı pad boşta olmalı. 1S yazılı pad kısa devre olmalıdır.
2S - 8.4V Modu:
Giriş Voltajı: DC 10-15V (Önerilen DC 12V)
Şarj Voltajı : 8.4V
Şarj Akımı : 1A
3S Batarya şarj etmek için : Kart üzerinde 1S ve 2S yazılı pinler boşta olmalıdır.
(Satın alma pozisyonundaki 2S direncini sökünüz)
3S 12.6V Modu:
Giriş Voltajı: DC 15-18V (Önerilen DC 15V/18V)
Şarj Voltajı : 12.6V
Şarj Akımı : 1A
