B+ bağlantısı: Balans kablosunun NTC\"ye yakın son kablosu olan B+\"yı bataryanın artısına mutlaka bağlayın. 8S için: B+ ile B8, batarya artısına birlikte bağlanmalıdır. Bu bağlantı olmadan BMS çalışmaz.
2
Yük testi: Montaj sonrası yükü hemen bağlamayın. Testleri tamamladıktan sonra yük bağlantısı yapın.
3
Demeraj akımı: Yüksek demeraj akımlarında kısa devre koruma süresini 10.000 ms\"ye uzatarak sorunu giderebilirsiniz.
????
BMS başlatma yöntemleri
A
Dahili başlatma butonu ile (paket içinde mevcuttur)
B
Uygun şarj voltajı uygulayarak BMS\"i uyandırın
C

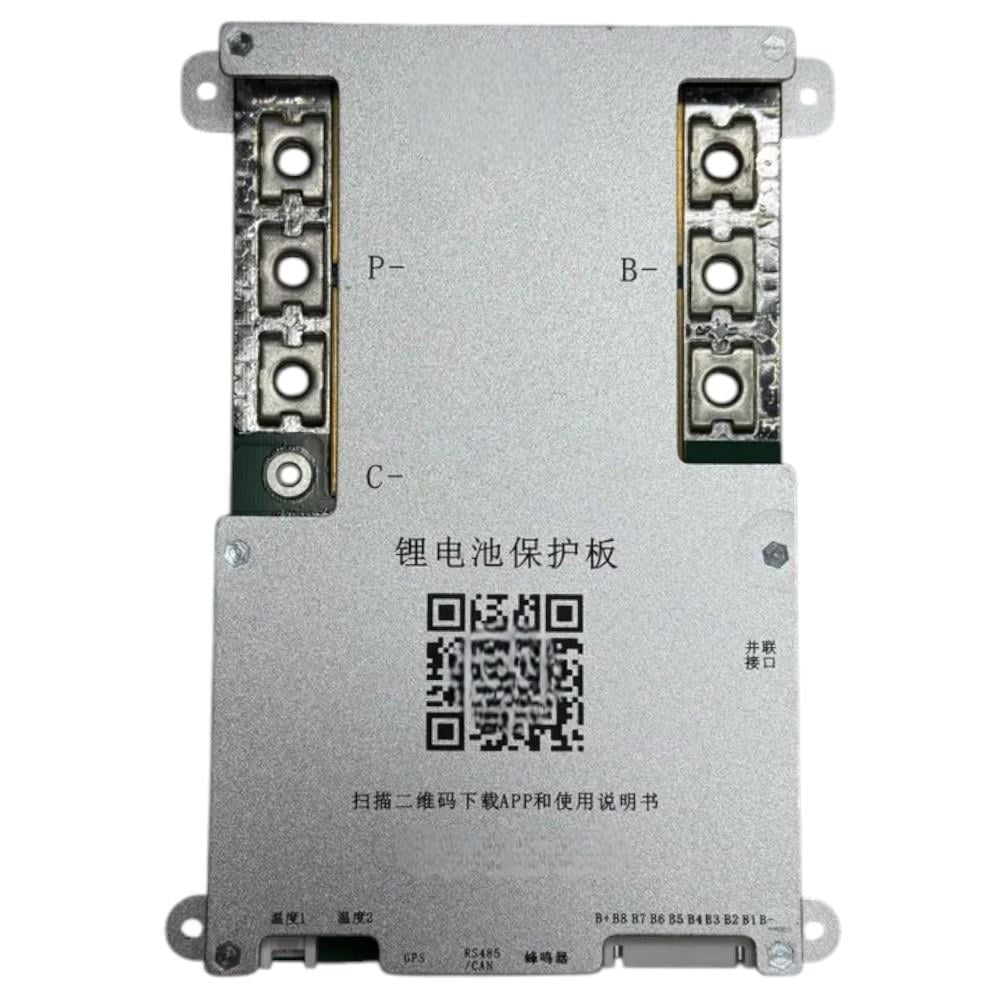

Avometre ile: Diyot ölçme kadmesinde — siyah prob P−\"ye, kırmızı prob B−\"ye değdirilir
D
5V DC ile: 5V (−) → P−\"ye, 5V (+) → B−\"ye. Polariteye dikkat edin, ters uygulamayın!
Uygulama kurulum ve bağlantı
01
BMS güçlendirildiğinde soket bölümünde bir LED yanar ve bipleme sesi duyulur
02
QR kodu ile uygulamanın son versiyonunu indirin, ürünü bulup bağlantı kurun
03
Bağlantı şifresi: 1234
04
Ayarlar bölümünden pil türünü, seri sayısını ve voltaj limitlerini girin. Ayar şifresi: 123456
Bağlantı şifresi
1234
Ayar şifresi
123456
????
Önemli uyarılar
CANBUS özelliği bu modelde bulunmamaktadır
Uygulama şifreyi değiştirmenizi hatırlatacaktır. Şifreyi son kullanıcı ile paylaşmayın
Şifreler sizin sorumluluğunuzdadır; şifre değişikliği garanti kapsamında değildir
Herhangi bir sorunda önce kullanım kılavuzuna başvurun
Fiziksel boyutlar
Uzunluk175 mm
Genişlik109 mm
Yükseklik17.6 mm
Ürün tanıtım videosu
▶JK Smart BMS — Kurulum ve inceleme "Pil Adam" kanalına ürün anlatımı videosu için teşekkür ederiz." Serinin diğer videolarını ve batarya hakkında çok önemli bilgileri "Pil Adam" kanalından takip edebilirsiniz.YouTube Shorts
★
★
★
★
★
