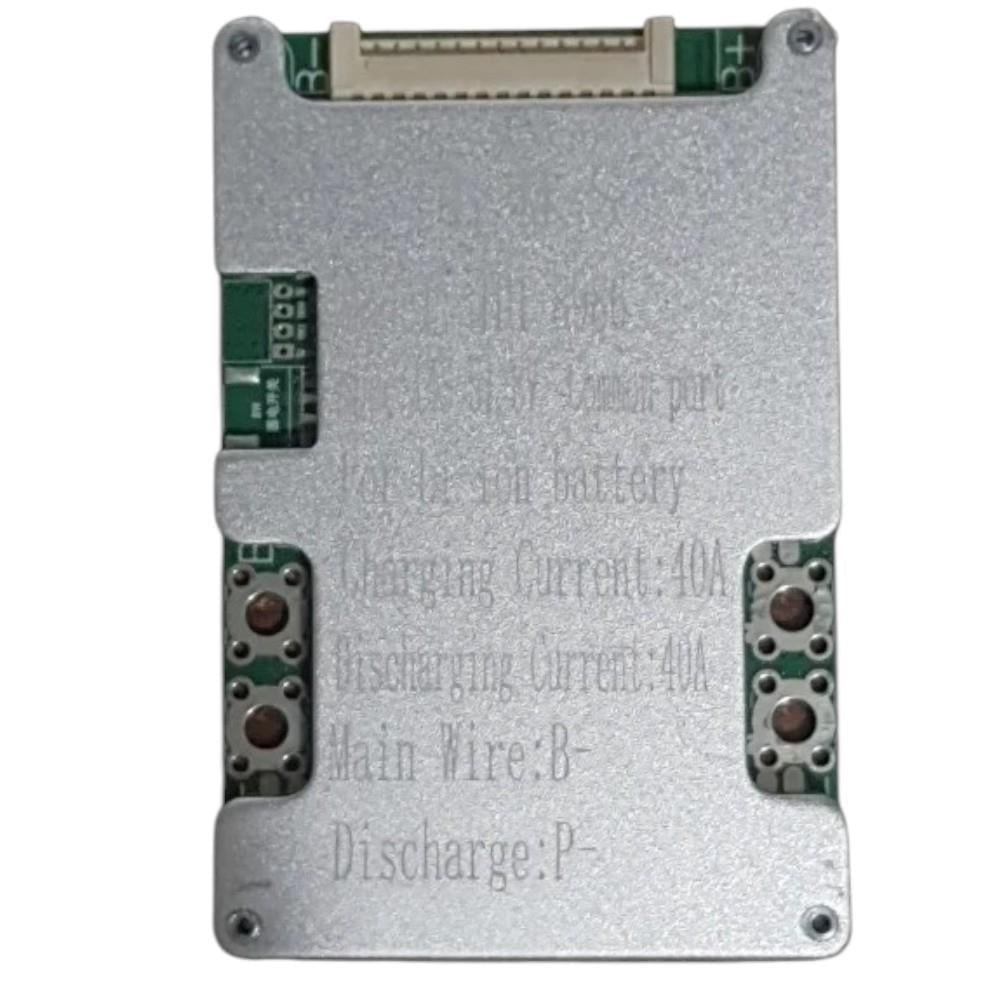

Model Adı : TDT-14S-8986-40A NCM
Ölçüler : L90*W60*T10mm MAX
Aşırı Şarj Tespit Voltajı : 4.28±0.05V
Aşırı Şarj Serbest Bırakma Gerilimi : 4.15±0.1V
Aşırı Deşarj Tespit Voltajı : 4.15±0.1V
Aşırı Deşarj Serbest Bırakma Gerilimi : 3.00±0.1V
Aşırı Akım : 50-120A
Aşırı akım kesme süresi : 7 - 20 ms
Kısa Devre Engelleme : 150 ~350 mikro saniye
Kısa Devreden Kurtarma : Yük bağlantısını ayırın
Şarj / Deşarj Isı Koruması : 75±10℃
Ürün Kendi Enerji Harcaması : Maksimum 80 uA
0V şarj : Evet
Maksimum Sürekli Şarj Akımı : 40A
Maksimum Sürekli Deşarj Akımı : 40A
Balans Voltajı : 4.19V±0.05V
Balans Akımı : 35-50mA
B+ (Batarya Pozitif) Bağlantı. Batarya üzerinden alınacak 40A taşıyabilecek kablo. Yük + ve Şarj + için.
B- (Batarya Negatif) Bağlantı : 2 PAD ( Her biri 20A taşıyabilecek kalınlıkta)
P- (Şarj/Deşarj Negatif) Bağlantı : 2 PAD ( Her biri 20A taşıyabilecek kalınlıkta)
Soket Bağlantısı (15 Kablolu) : (3.7V Nominal Voltaja Göre Örneklendirilmiştir.)
B0 Siyah Kablo 0V
B1 Beyaz Kablo 3,7V
B2 Beyaz Kablo 7,4V
B3 Beyaz Kablo 11,1V
B4 Beyaz Kablo 14,8V
B5 Beyaz Kablo 18,5V
B6 Beyaz Kablo 22,2V
B7 Beyaz Kablo 25,9V
B8 Beyaz Kablo 29.6V
B9 Beyaz Kablo 33,3V
B10 Beyaz Kablo 37,0V
B11 Beyaz Kablo 40,7V
B12 Beyaz Kablo 44,4V
B13 Beyaz Kablo 48,1 V
B14 Kırmızı Kablo 51,8V
