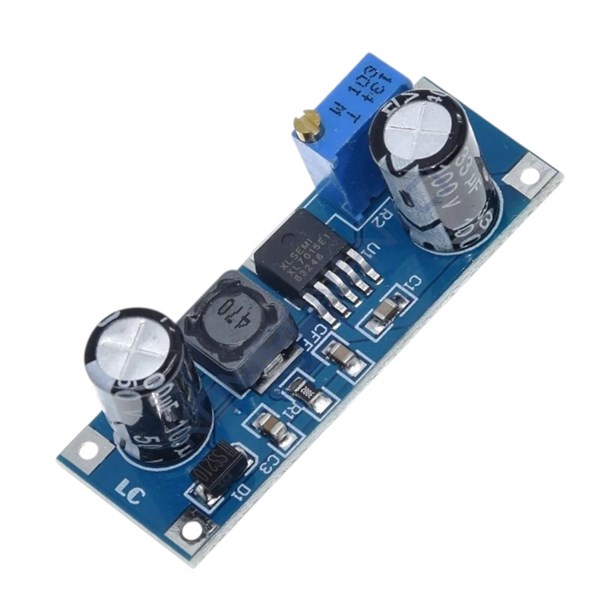

XL7015 DC-DC 5-80V Ayarlanabilir Voltaj Düşürücü Güç Kaynağı Modül

XL7015 DC-DC Step Down, yüksek giriş geriliminden daha düşük bir çıkış gerilimine dönüştürme yapan ayarlanabilir bir DC-DC gerilim düşürücü (buck) modülüdür. Yani güçlü bir voltaj regülatörüdür; yüksek voltajı daha düşük, sabit ve verimli şekilde sağlar.

80V gibi yüksek bir giriş voltajı ile çalışabilen bu modül, 5V ile 20V arasında ayarlanabilir bir çıkış sağlar ve maksimum 0.8A akım verebilir. Elektrikli araç kontrol üniteleri gibi yüksek voltajlı uygulamalar için ideal olan bu modül, düşük dalgalanma, mükemmel hat regülasyonu ve yük regülasyonu sunar. Üzerinde dahili termal kapanma, kısa devre koruması ve aşırı akım koruması gibi çeşitli güvenlik mekanizmaları barındırmaktadır.

Bu modül anahtarlamalı gerilim dönüştürücü (switching converter) prensibiyle çalışır.

???? Kullanım Alanları

✔ Güç kaynağı yapımı
✔ Robot projeleri
✔ Elektronik devreler
✔ Sensörler, mikrodenetleyiciler
✔ 12 V/5 V gibi sabit voltaj ihtiyacı olan sistemler
✔ Geniş voltaj aralığından beslenecek cihazlar

???? Bağlantı ve Ayar

???? VIN (giriş) → 5–80 V DC
???? GND → Ortak Toprak
???? VOUT (çıkış) → Ayarlanan voltaj

Potansiyometreyi saat yönünde/ters yönünde çevirerek çıkış voltajını arttırıp azaltabilirsin.
Ayarlarken ölçü aleti (multimetre) kullanmak güvenli ve doğru olur.

⚠ Dikkat Edilmesi Gerekenler

???? Çıkış akımı modüle göre değişir; çok yüksek akım çeken yüklerde aşırı ısınabilir.
???? Giriş ve çıkış kondansatörleri ile stabil çalışır; bunlar modülde çoğunlukla hazır olur.
???? Güç kaynağına bağlarken gerilim değerlerini doğru ayarla.

ÖZELLİKLER:

• Çalışma Tipi: DC-DC Buck (Step-Down) dönüştürücü

• Kontrol Entegresi: XL7015

• Giriş Voltajı (VIN): 5 – 80 V DC

• Çıkış Voltajı (VOUT): 1.25 V – 20/30 V (modüle göre değişebilir, potansiyometre ile ayarlanır)

• Maks. Çıkış Akımı: 5 A (teorik)

  • Önerilen Sürekli Akım: 2 – 3 A (soğutmaya bağlı)

• Maks. Çıkış Gücü: ~75 W (giriş/çıkış farkı ve soğutmaya bağlı)

• Verim: %80 – %95

• Anahtarlama Frekansı: ~180 kHz

• Referans Gerilimi: 1.25 V

• Ayarlama: Üzerindeki trimpot ile

• Koruma Özellikleri:

  • Aşırı akım koruması

  • Termal koruma (aşırı ısınma)

• Soğutma: Pasif (yüksek akımda ek soğutucu önerilir)

• Bağlantılar: VIN+, VIN− / VOUT+, VOUT−

• Çalışma Sıcaklığı: Yaklaşık −40 °C ~ +85 °C

• Modül Boyutu: Üreticiye göre değişir (genelde kompakt)
